Wärmepumpen

Wärmepumpen sparen wertvolle Ressourcen

Wärmepumpen nutzen die erneuerbare Energie aus dem Erdreich, der Sonne, dem Grundwasser oder der Luft auf effiziente Art und Weise. Welche Energiequelle infrage kommt, hängt von vielen Faktoren, wie Energiebedarf, Lage, Bodenbeschaffenheit usw. ab. In jedem Fall reduzieren Wärmepumpen den Verbrauch fossiler Brennstoffe und sparen so wertvolle Ressourcen.

Wärmepumpen heben Primärenergieformen wie z.B. Luft oder Wasser von einem niedrigeren auf ein höheres Energieniveau und machen diese so für Heizzwecke einsatzbereit. Die nutzbare Wärmeenergie ist dabei um ein Vielfaches höher als die für die Aufbereitung nötige Energie. Man erhält eine Leistungszahl bis zu 1:5, das heißt, wenn man bei einer Wärmepumpe 1 kWh elektrischen Strom zuführt, bekommt man bis zu 5 kWh Wärmeenergie heraus.

Verschiedene Arten von Wärmepumpen

Split-Wärmepumpen von Viessmann, dem Kompetenzpartner der Firma Kreidl

Split-Wärmepumpen vermeiden unnötige Schallimmissionen und haben einen geringen Platzbedarf.

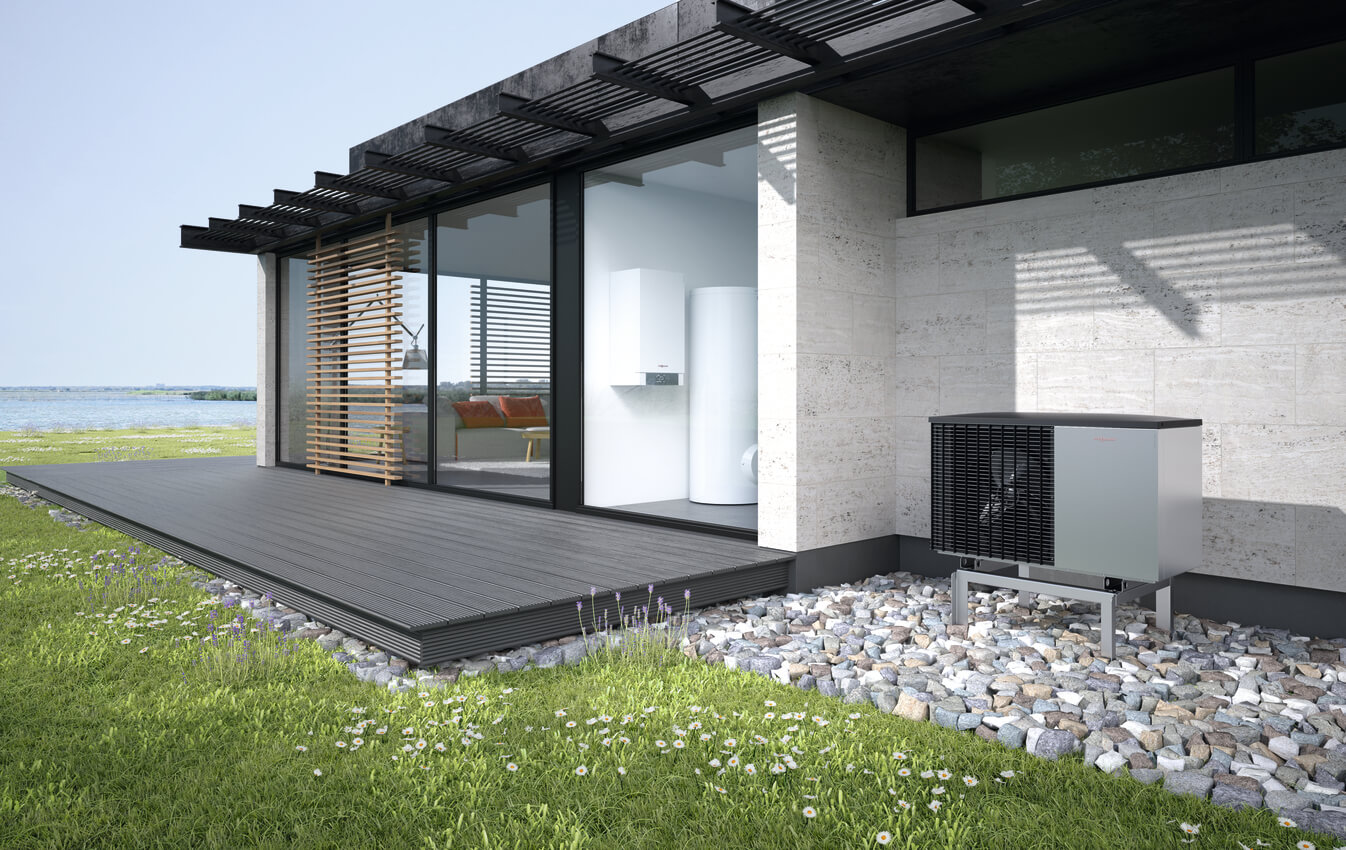

Viessmann Split Wärmepumpe

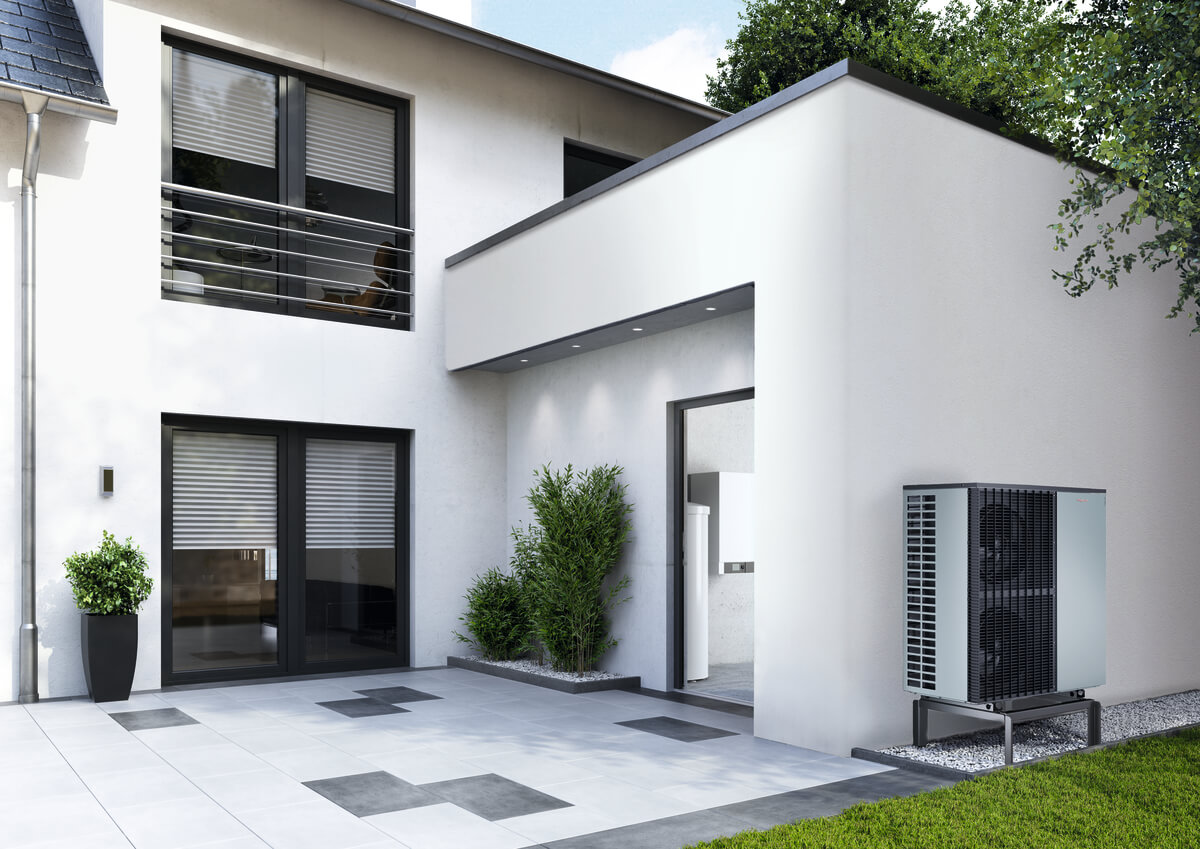

Viessmann Split Wärmepumpe

Aufbau und Funktionsweise einer Split-Wärmepumpe

Eine Split-Wärmepumpe setzt sich aus einer Innen- und einer Außeneinheit zusammen, wobei in der Außeneinheit alle Komponenten verbaut sind, die Geräusche verursachen können. Dazu gehören der Ventilator, der Verdampfer sowie der Verdichter.

Die Inneneinheit ist dementsprechend kompakt und lässt sich im Haus sehr flexibel aufstellen. Darin befinden sich lediglich der Verflüssiger, die Umwälzpumpe sowie die Regelungs- und Sicherheitstechnik. Sie ist zudem extrem leise, was nicht nur an der Aufteilung liegt, sondern an den aufeinander abgestimmten Komponenten und einem durchdachten, schalloptimierten Design.

Prozess der Wärmeerzeugung

Während des Betriebs saugt der in der Außeneinheit verbaute Ventilator aktiv Außenluft an und leitet sie an den Verdampfer (Wärmeübertrager) weiter. In diesem zirkuliert ein Kältemittel, das sich bei niedriger Temperatur erwärmt. Nachdem das Kältemittel seinen Aggregatzustand geändert hat, strömt es als warmer Dampf zum strombetriebenen Verdichter. Dieser komprimiert den Dampf und hebt dadurch seine Temperatur auf das gewünschte Niveau. Als Nächstes wird der heiße Dampf über dünne Kältemittelleitungen zum Verflüssiger, der in der Inneneinheit verbaut ist, weitergeleitet. Dort überträgt der heiße Dampf seine thermische Energie auf das Heizsystem und kühlt dabei allmählich ab. Da er noch immer unter hohem Druck steht, muss er erst einmal ein Expansionsventil passieren, das seinen Ausgangszustand wiederherstellt. Ist dieser Schritt beendet, kann der Prozess von vorn beginnen.

Kühlen und Heizen möglich

Neben dem geringen Platzbedarf im Innenbereich und dem laufruhigen Betrieb sind Split-Wärmepumpen für den reversiblen Betrieb vorbereitet. Dadurch können sie die Räume in den heißen Sommermonaten mithilfe von Konvektoren oder Flächenkühlsystemen auf das gewünschte Niveau temperieren. Außerdem sind sie modular erweiterbar. Anlagenbesitzer bleiben dadurch äußerst flexibel und können bei erhöhtem Heiz- oder Kühlbedarf weitere Wärmepumpen anbauen lassen.

Vorteile von Split-Wärmepumpen:

  • geringe Betriebskosten durch hohe Effizienz in allen Betriebspunkten
  • einfach zu bedienende Regelung mit Klartext- und Grafikanzeige
  • für die Anbindung an eine Solaranlage vorbereitet
  • hoher Bedienkomfort durch Fernbedienung via App und Smartphone


Luft-Wasser-Wärmepumpen

Als reines Heizsystem oder als Anlage zum Heizen und Kühlen sind Split-Wärmepumpen für den Neubau und die Modernisierung bestens geeignet. Aufwendige Wanddurchbrüche und die Verlegung von Luftkanälen werden bei dieser Bauart vermieden.

Vitocal 200-S – preiswerte Alternative für Neubau und Modernisierung

Split-Wärmepumpen zeichnen sich durch die Trennung in eine Innen- und eine Außeneinheit aus.

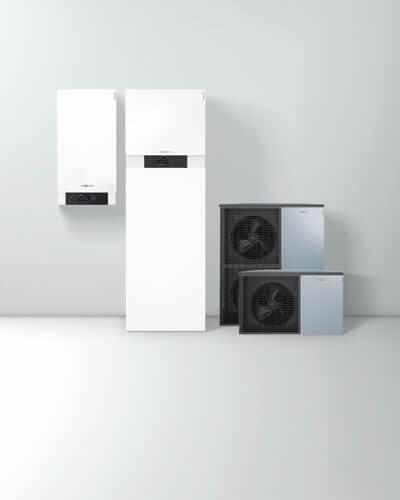

Viessmann Wärmepumpe

Vorteile:

  • Split Luft/Wasser-Wärmepumpen, 4 bis 12 kW (bei A–7/W35)
  • geringe Betriebskosten durch hohen COP-Wert (COP = Coefficient of Performance)
  • besonders leise durch Advanced Acoustic Design (AAD), ideal zum Einsatz auch in Reihenhaussiedlungen
  • hochwertige Produktqualität und modernes, zeitloses Design
  • maximale Vorlauftemperatur bis 55 °C bei –15 °C Außentemperatur
  • Inneneinheit mit Hocheffizienz-Umwälzpumpe, Verflüssiger, 3-Wege-Umschaltventil und Regelung, bei der Variante Heizen/Kühlen mit integriertem Heizwasser-Durchlauferhitzer
  • einfach zu bedienende Vitotronic Regelung mit Klartext- und Grafikanzeige
  • Heizen und Kühlen in einem Gerät durch reversible Schaltung
  • Regelung von Viessmann Lüftungsgeräten möglich
  • vorbereitet zum Verbrauch von selbst erzeugtem Strom, zum Beispiel aus Photovoltaik-Anlagen
  • COP-optimierte Kaskadenfunktion für bis zu fünf Wärmepumpen
  • internetfähig über kostenlose ViCare App und Vitoconnect (optional)
  • förderfähig bei der Modernisierung
  • Energieeffizienzklasse*: A++, Typ 201.D04: A+

35 Dezibel in nur 3 Metern Abstand

Im Nachtmodus wird die Schallleistung von Ventilator und Verdichter zusätzlich verringert. Diese Funktion ist dort wichtig, wo gesetzliche Vorgaben zur Schallemission erfüllt werden müssen. Insbesondere in Gegenden mit dichter Bebauung, wie beispielsweise Reihenhaussiedlungen.

Sole-Wasser-Wärmepumpe

Die Vitocal 300-G gewinnt als Sole/Wasser-Wärmepumpe die Wärme aus hocheffizienten Wärmequellen. Dafür wird auf dem Grundstück eine Erdsonde gebohrt, ein Eisspeicher-System eingebaut oder ein Erdkollektor verlegt. In allen Fällen deckt die Wärmepumpe auch an kalten Tagen problemlos den gesamten Energiebedarf.

Alternativ ist abhängig von der Lage des Hauses auch die Nutzung der im Grundwasser enthaltenen Wärme möglich. Dann wird die Vitocal 300-G einfach für den Betrieb als Wasser/Wasser-Wärmepumpe konfiguriert. Ihr Einsatz bietet sich für Neubau und Modernisierung im Ein- und Mehrfamilienhaus gleichermaßen an. Hohe Leistung und leiser Betrieb

Für hohe Heizleistungen ist eine zweistufige Version erhältlich

Vorteile:

  • maximale Effizienz für Neubau und Modernisierung im Ein-/Mehrfamilienwohnhaus
  • Heizleistungen Sole/Wasser-Wärmepumpe: einstufig: 5,7 bis 17,2 kW, zweistufig: 11,4 bis 34,4 kW, Heizleistungen Wasser/Wasser-Wärmepumpe: einstufig: 7,5 bis 22,6 kW, zweistufig: 15 bis 45,2 kW
  • Vitocal 300-G: mit eingebauter Hocheffizienzpumpe für Sole- und Heizkreis sowie Umwälzpumpe zur Speicherbeheizung, Sicherheitsgruppe mit Sicherheitsventil, Manometer und Entlüfter (bei Typ BWC)
  • niedrige Betriebskosten durch hohe Leistungszahlen: COP-Wert nach EN 14511 bis 5,0 (Sole 0 °C/Wasser 35 °C) (COP = Coefficient of Performance) und integrierte Hocheffizienzpumpen (bei Vitocal 300-G, Typ BWC)
  • maximale Vorlauftemperatur bis zu 65 °C
  • ganzjährig hohe Effizienz in jedem Betriebspunkt durch innovatives RCD-System mit elektronischem Expansionsventil
  • geräusch- und schwingungsarm durch schalloptimierte Gerätekonstruktion – Schall-Leistungspegel ≤ 42 dB(A)
  • Regelung Vitotronic 200 mit Energiebilanzierung
  • vorbereitet für SmartGrid und Eigenstromnutzung aus Photovoltaik-Anlagen
  • Ansteuerung kompatibler Vitovent Lüftungsgeräte
  • Master/Slave-Lösungen für sehr hohe Variabilität
  • internetfähig durch Vitoconnect (Zubehör) für Bedienung und Service über Viessmann Apps
  • Energieeffizienzklasse* A++ / A++

Weitere Details finden Sie hier
